+Zasuwa do gazu Optivalve™ z króćcami PE DN50–300 – pewne i szczelne połączenie dla sieci gazowych PE

Zasuwa Optivalve™ z króćcami PE to nowoczesna armatura przeznaczona do instalacji gazowych średniego ciśnienia, w których stosuje się rury z polietylenu (PE). Dzięki konstrukcji umożliwiającej bezpośrednie zgrzewanie z rurami PE, urządzenie zapewnia trwałe i szczelne połączenie, eliminując potrzebę stosowania dodatkowych łączników. Zasuwa idealnie sprawdza się w sieciach gazowych w zakresie temperatur od -20°C do +40°C, zarówno dla gazu ziemnego, jak i mieszanin z wodorem.

Zastosowanie:

• Sieci gazu ziemnego o średnim ciśnieniu roboczym

• Instalacje z rurami PE 100 SDR 11 (lub SDR 17 – na zamówienie)

• Systemy gazowe przystosowane do pracy z wodorem lub jego mieszaninami

• Infrastruktura gazowa przemysłowa i komunalna

Cechy konstrukcyjne:

• Króćce rur PE przystosowane do zgrzewania bezpośrednio z gazociągami PE

• Klin z żeliwa sferoidalnego w pełni ogumowany elastomerem NBR z podwójnym miękkim uszczelnieniem

• Bardzo niski moment zamknięcia – łatwa obsługa i niezawodna szczelność

• Pierścienie uszczelniające na trzpieniu wymienne pod ciśnieniem

• Opatentowana górna powierzchnia uszczelniająca klina zapewniająca szczelność przy wymianie uszczelnienia na trzpieniu

• Konstrukcja dopuszczona do pracy z wodorem i mieszaniną wodoru z gazem ziemnym do 7 bar

• Pokrywa zgodna z GW 336 – przystosowana do współpracy z przedłużaczem trzpienia

• Możliwość wykonania króćców podtoczonych do SDR 17 na zamówienie

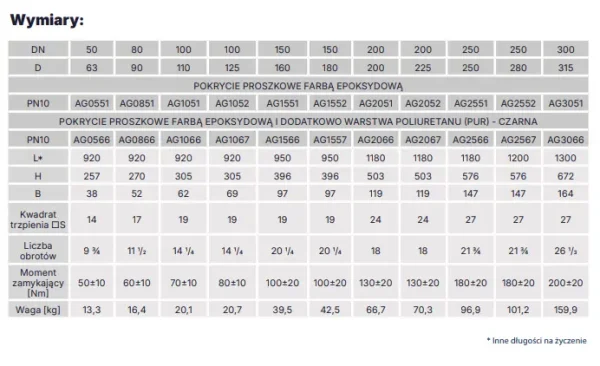

Dane techniczne:

• Średnica nominalna: DN 50–DN 300

• Dopuszczalne ciśnienie robocze (MOP):

  • 10 bar / PN10

  • 7 bar dla wersji z korkiem odpowietrzającym (opcja)

  • 7 bar dla wodoru

• Przyłącza: rura PE 100 SDR 11 (opcjonalnie podtoczenie pod SDR 17)

• Temperatura robocza: od -20°C do +40°C

• Powłoka ochronna: farba epoksydowa nakładana elektrostatycznie, min. 250 μm

• Opcjonalnie:

  • Wewnętrzna powłoka epoksydowa 250 μm

  • Zewnętrzna powłoka poliuretanowa (PUR) zgodna z PN-EN 10290

• Certyfikaty: CE (PED 2014/68/UE), INiG, DVGW, BSI Kitemark

• Konstrukcja zgodna z: PN-EN 13774 Klasa 1/2, GIS/V7-1 Klasa A/B, DVGW G 5600-1

• Pokrywa: zgodna z GW 336, dostosowana do przedłużacza trzpienia

Zasuwa do gazu Optivalve™ z króćcami PE to trwałe i szczelne rozwiązanie dla nowoczesnych systemów gazowych. Dzięki bezpośrednim króćcom PE oraz dopuszczeniu do pracy z wodorem, produkt spełnia najnowsze wymagania techniczne i środowiskowe branży gazowniczej.
